实验1:软件需求分析

【Back】

【提交材料示例】 【app分配表】 【0-15功能场景规约】

1、实验要求

1.1、根据每个人自己的软件项目，进行需求分析，完成需求实验报告。

2、实验目的

2.1、对项目尽可能的获取多的功能场景需求，且尽可能的穷尽应用的所有界⾯，使用真实跳转的关系来描述每一段需求功能。

3、实验工具

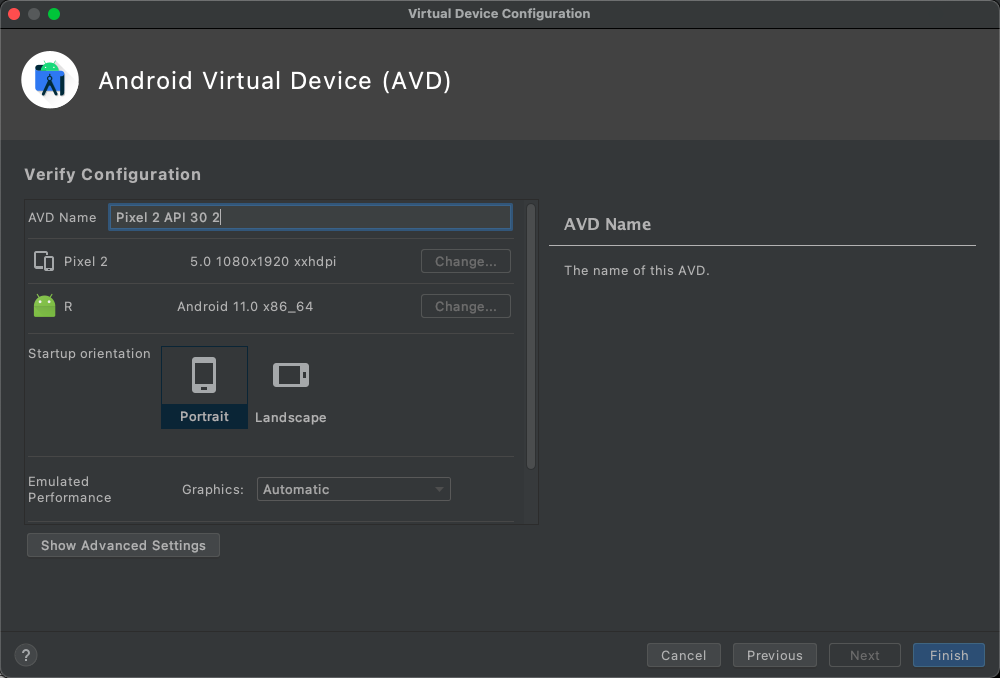

3.1、本次实验选取的工具为Android Studio自带的虚拟机。

统一机型：

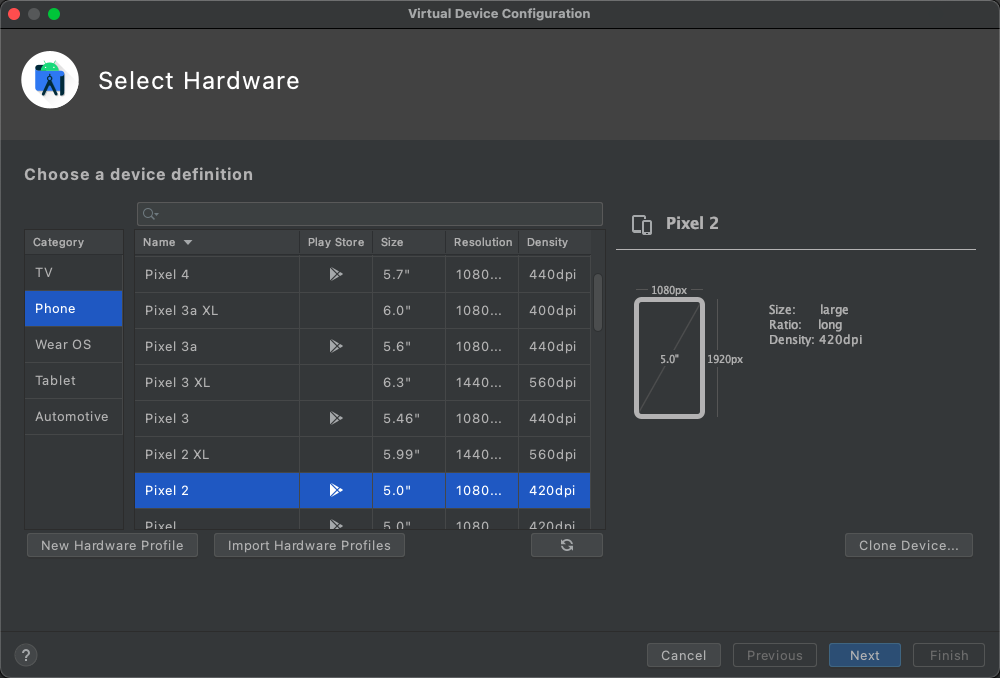

名称：Pixel 2 API 30

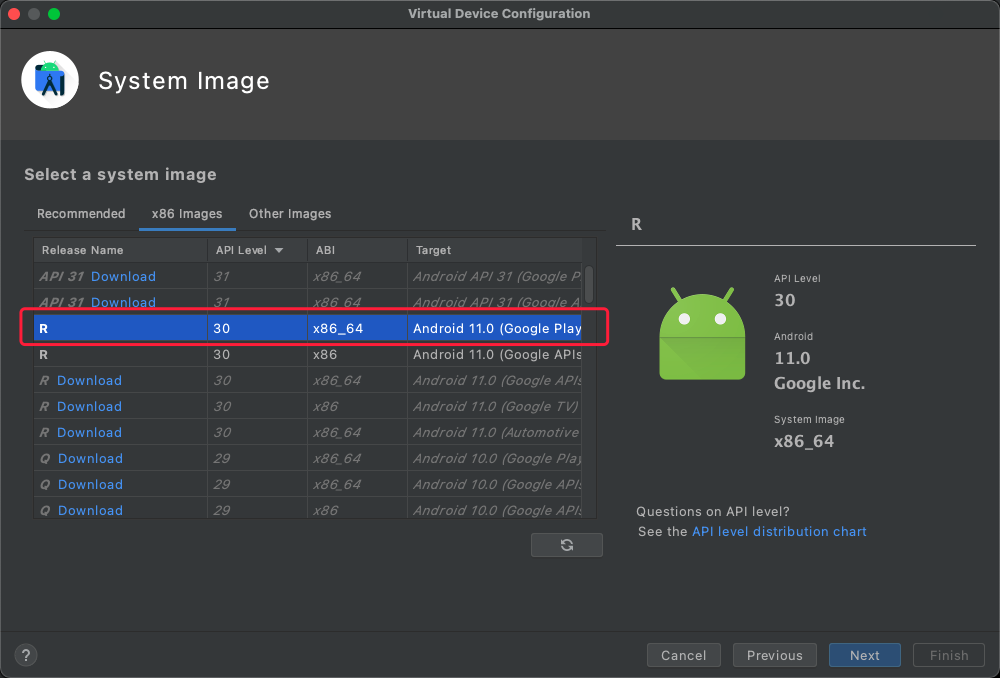

Android 版本api：Android 11.0 x86_64



4、实验内容

4.1、熟悉软件项目，选取本app中有的6-7个功能，撰写已有功能说明书。每个功能包含中的3-10+个界面

• 以good weather为例子。

• 我们对good weather界面进行探索

• 探索出项目包含

  • setting功能。
  • 天气Graphs表示功能。

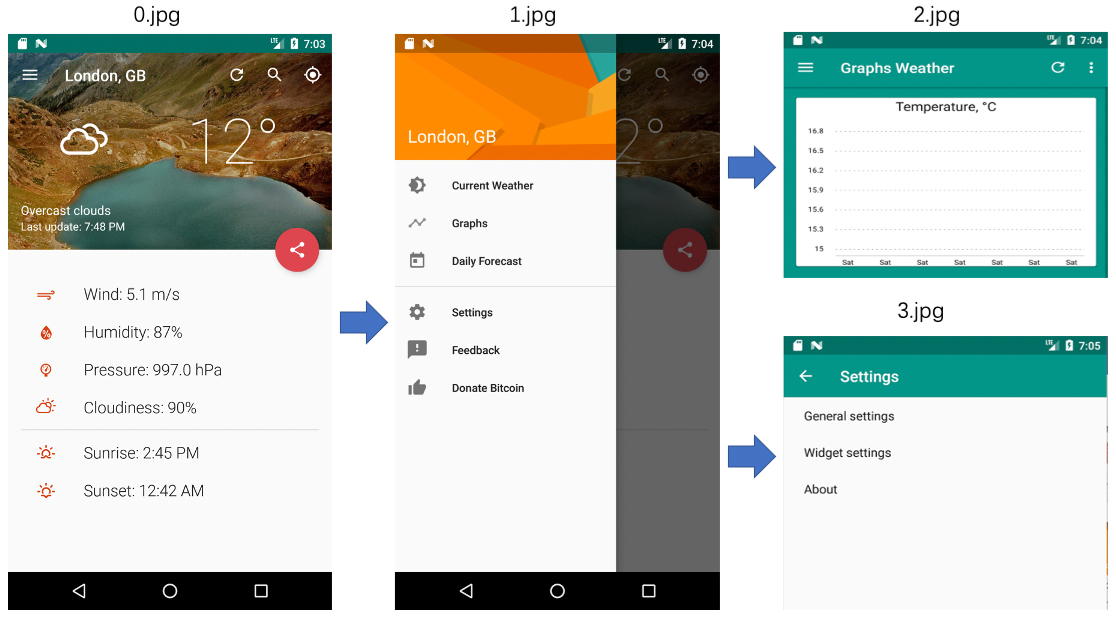

• 以下四个截图为我们运行程序经过特定的动作所完成的截图。



4.2、记录功能

如上图我们使用多个跳转来记录每一个功能。

• 一个跳转关系由一个四元组 <source, target, action,condition>定义，以登陆为例子
• 在condition(账号密码输入正确)情况下由source(登陆)界⾯上执行动作action(点击login)可以跳转到target(登陆成功)界⾯。

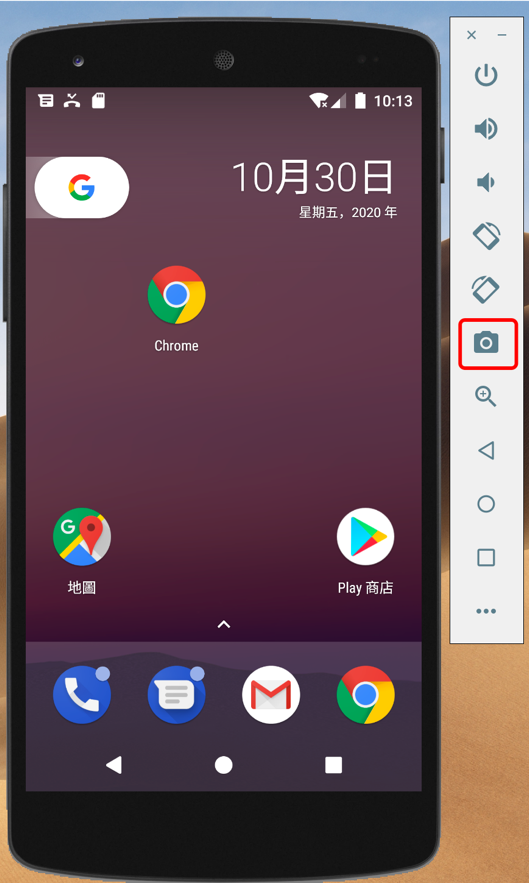

• 其中source, target是每⼀个界面的index，从0开始命名，每一个界面都需要使用如下按钮保存截图和布局文件，其中截图文件和布局文件是⼀一对应的。



• 如上面的跳转，则可以记录如下(省略略注释部分)

  #setting功能
  0 1 点击左上⻆角的menu按钮 null# 表示在界⾯面0点击左上⻆角的menu按钮可以跳转到界⾯面，不需要condition
  1 2 点击Graphs栏     null    # 表示在界⾯面1上点击Graphs这⼀一栏，可以跳转到界⾯面2，不需要condition
  1 3 点击Settings栏    null   # 表示在界⾯面1上点击Settings这⼀一栏，可以跳转到界⾯面3，不需要condition




• 对于同一个页面，有多个类似操作的，只记录某一个即可

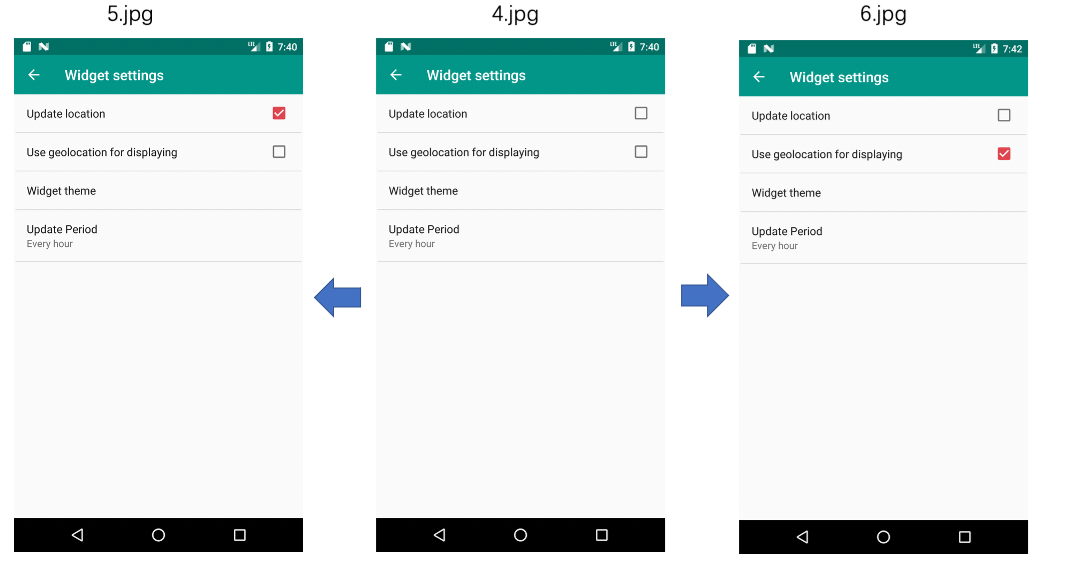

• 例如上面的跳转，

• 在界面4上点击第一栏，可以显示界面5

• 点击第⼆栏，可以显示界面6

• 尽管没有发生界面跳转，但是它们的界⾯状态也发生了变化，但这时我们只需记录其中⼀个即可，如下

  4 5 点击Update Location这⼀一栏或者勾选框
  4 6 点击Use geolocation for displaying 这⼀一栏或者勾选框
  # 这两个记录任意⼀一个均可




5、注意事项

1、若点击某按钮后，跳转到外部应用，如浏览器，则不需要记录

2、若执行某动作后，界⾯无变化，不需要记录

3、系统的返回键、Home键不需要记录

6、实验提交

1、提交内容包括

• 一个⽂件夹screens，用于存放截图
• ⼀个文本⽂件jump_pairs.txt，用于记录跳转关系。
• 一个senerios.xlsx用于记录功能数量
• 一个软件工程实验报告，对项目的需求分析，以及提取的项目的功能记录在这里。

2、提交⽅式:

• 打包成zip文件：命名为：实验1_学号_姓名.zip，其中需要包含所分配到的开源App与非开源App， 提交到se2021autumn@163.com, 邮件主题和⽂件命名⼀致。

实验的截止日期为：2021.10.24（周日）晚23:59。
